Накладка з ступицею на фланціце різновид фланця, який широко використовується в механічній промисловості та отримав високу оцінку користувачів.Ця стаття дасть вам детальне ознайомлення з деякими перевагами ковзання горловини на зварювальному фланці в промислових застосуваннях для вашого вибору та довідки:
1. Оскільки фланець із втулкою має невелику коротку шию більше, ніжпластинчастий фланець для приварювання,який широко відомий як пластинчастий фланець, жорсткість фланця значно покращена, тому його можна застосовувати до труб з більш високим тиском.
2. Плоский зварювальний фланець горловини можна використовувати з більшою кількістю типів ущільнювальних поверхонь, ніж плоский зварювальний фланець.У трубопроводі з більш високим рейтингом тиску для ущільнення можна використовувати увігнуту та опуклу поверхню або врізну поверхню.
3. Плоский зварювальний фланець горловини зазвичай використовується в трубопроводах низького або середнього тиску, що є кращим типом зварювання.Це пояснюється тим, що трубопровід і фланець відносно вертикальні, їх легко вставити, а трубопровід важко нахилити.
4. Плоский зварювальний фланець горловини не тільки економить простір і вагу, але також гарантує, що з'єднання не протікає, і має хорошу герметичність.Причиною зменшення розміру фланця є зменшення діаметра ущільнення, що зменшить перетин ущільнювальної поверхні.

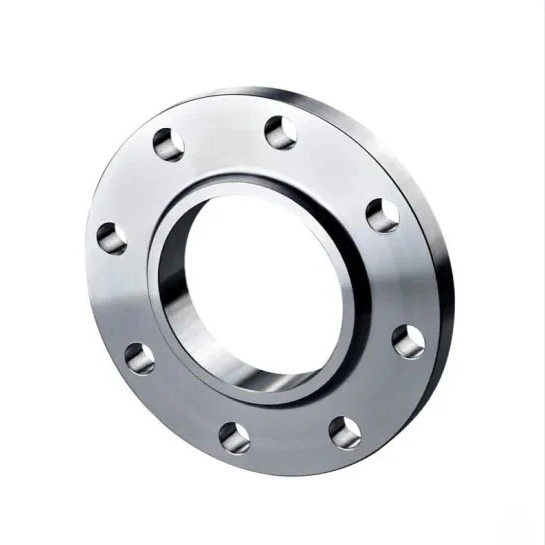

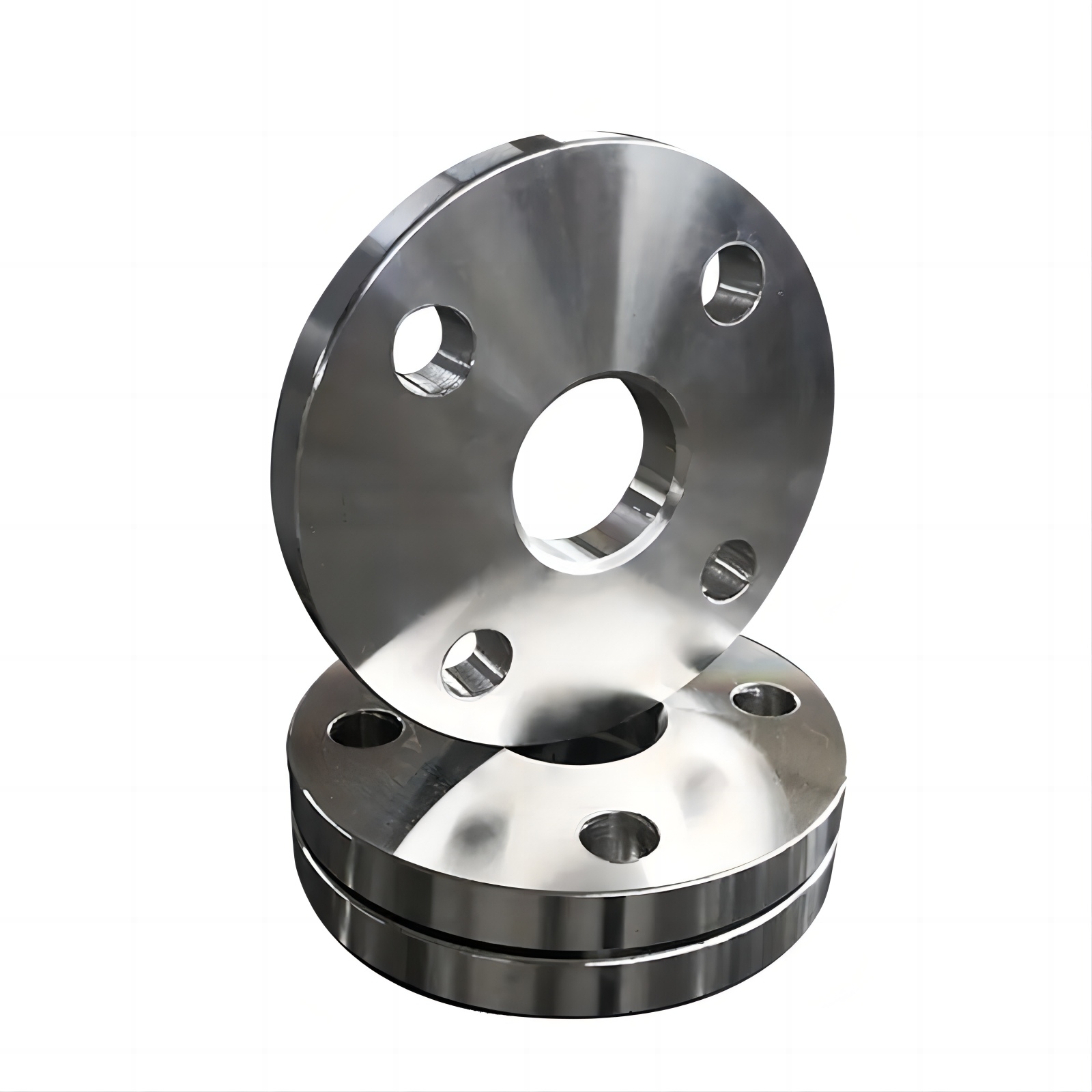

(Хубований ковзаючий фланець) (пластинчатий фланець під приварювання)
Використання ковзання горловини на зварювальному фланці є відносно широким, і сфера використання визначається відповідно до різних характеристик.Більшість із них використовуються, коли умови середовища є відносно м’якими, наприклад, неочищене стиснене повітря низького тиску та циркулююча вода низького тиску.Його перевага в тому, що ціна відносно низька.
Плоский приварний фланець з шийкою застосовний до номінального діапазону тиску, який зазвичай використовується для з'єднання сталевих труб 0,6 - 4,0 МПа.Ущільнювальна поверхня горловини плоского зварювального фланця може бути трьох типів: гладка, увігнута, опукла та шипова.Широко використовується плоский зварювальний фланець із гладкою шийкою, а інші два типи плоского зварювального фланця з шийкою також широко використовуються.Фланці з горловиною включають багато типів і моделей.В порівнянні, приварювання горловини фланціввикористовуються для стикового зварювання фланців і труб.Вони в основному використовуються в зварювальній техніці, мають хороші експлуатаційні характеристики та продуктивність.Вони мають розумну структуру, велику міцність і жорсткість, можуть витримувати високу температуру і високий тиск, багаторазове згинання і температурні коливання, а також мають надійну герметичність.Їх номінальний діапазон тиску зазвичай становить 1-25 МПа.
Крім того, зварний шов між фланцем для стикового зварювання горловини та насадкою належить до зварного шва класу B, а зварний шов між фланцем для зварювання плоским горловиною та насадкою належить до зварного шва класу C.Неруйнівний контроль після зварювання відрізняється між ними.
Час публікації: 08 грудня 2022 р
